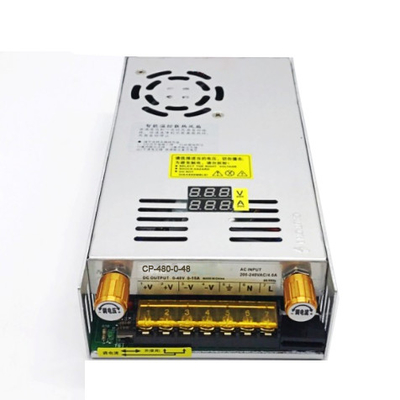

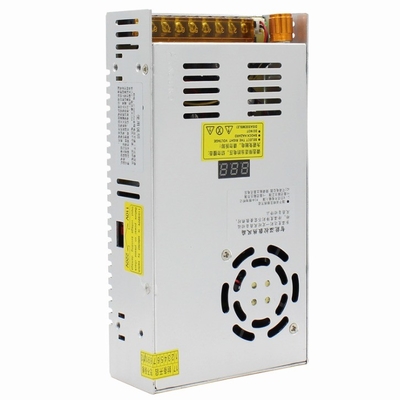

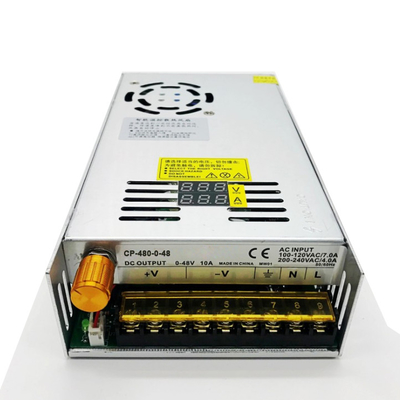

Ces 6 produits d'alimentation réglable à courant limité sont stables et fiables et la tension de sortie en courant continu est continuellement de (0-24V) (0-36V) (0-48V) (0-60V) (0-80V) (0-120V).haute précision de réglage, potentiomètre à plusieurs tours de haute précision, avec fonction de limite de courant de surcharge, sortie de courant limite (0-20A) (0-15A) (0-10A) (0-8A) (0-6A) (0-4A) réglable en continu,Voltage et courant de régulation du signal 0-5V, puissance de 0 à 480 W
Indice de performance technique
1, la plage de tension de sortie: 0-24V réglable en continu, le courant de sortie maximal: 20A
La tension de sortie est réglable en continu de 0 à 36 V, le courant de sortie maximal est de 15 A.
La tension de sortie est réglable en continu de 0 à 48 V et le courant de sortie maximal est de 10 A.
La tension de sortie est réglable en continu de 0 à 60 V, le courant de sortie maximal est de 8 A.
La tension de sortie est réglable en continu de 0 à 80 V, le courant de sortie maximal est de 6 A.
La tension de sortie est réglable en continu de 0 à 120 V, le courant de sortie maximal est de 4 A.
2, courant limitant la plage de courant de sortie: (0-20A) (0-15A) (0-10A) (0-8A) (0-6A) (0-4A) réglable en continu
3, tension d'ondulation; pas plus de 100 mV
4, la résistance interne équivalente du régulateur de tension: pas plus de 0,O5Ω
5, taux de réglage de la tension: 100%
Avec protection contre les courants de court-circuit, fonction de récupération automatique
(Comment limiter le courant) pour régler le courant?
Opérer en cas de panne de courant, tirer le petit interrupteur de traction dans le coin inférieur gauche à l'engrenage de réglage actuel
2. Retirez (insert de régulation de courant dédié) aux 2e et 3e ports du port de câblage, desserrez la vis de port avec un tournevis et serrez avec un tournevis (à ce moment,connectez-vous à la puissance indiquée), puis connectez La tension du compteur montre 0,00V, et le courant montre le paramètre de courant actuel.
3Sur le côté droit (le bouton d'ajustement du courant) peut être ajusté au paramètre de limite de courant souhaité, et le paramètre de courant est affiché en synchronisation avec le compteur d'affichage numérique.Le numéro de série est le numéro de série de l'appareil..5A peut être réglé sur toute la surface.
4. Retirez l'insert (spécial pour régler le courant) et remettez-le dans le support de carte d'insert d'origine. Après avoir retiré l'affichage numérique, la tension est d'environ 0,90V et le courant est de 0,00A.
5. Tirez sur l'interrupteur de traction situé dans le coin inférieur gauche vers la droite pour ouvrir la position "ouvrir (utiliser) ".
6L'alimentation est réglée à quelques V (l'affichage numérique montre la tension de sortie en temps réel),le courant ne change pas, et le courant atteint la limite de courant de 95% du paramètre limite de courant.
7Le paramètre actuel affiché par l'affichage numérique à ce moment est la valeur actuelle de la charge de l'appareil, et le courant de charge est surveillé en temps réel.
Lorsque le dispositif de charge est connecté, la valeur de courant peut être réglée directement en temps réel.Si le bouton de réglage du courant dans le sens des aiguilles d'une montre dépasse la valeur maximale du courant du dispositif, la valeur du courant numérique ne durera pas. affichage numérique synchronisé en temps réel, affichant seulement la valeur actuelle maximale de l'appareil.
S'il n'est pas nécessaire de limiter le courant, utiliser l'équipement général, sans l'opération ci-dessus, tirer l'interrupteur de traction dans le coin inférieur gauche à la position "ouvert (utilisation) ",et tourner le bouton de réglage en sens horaire vers le haut. La limite de courant maximale à ce moment est de 21A / 16A / 11A / 6.5A / 4A, puis le paramètre d'alimentation est la sortie 0-24V21A / 0-16A / 0-48V11A / 0-36V15A / 0-80V6.5A / 0-120V4A,égale à une alimentation de commutation 0-24V20A / 0-36V15A / 0-48V10A / 0-80V6A / 0-120V4A
